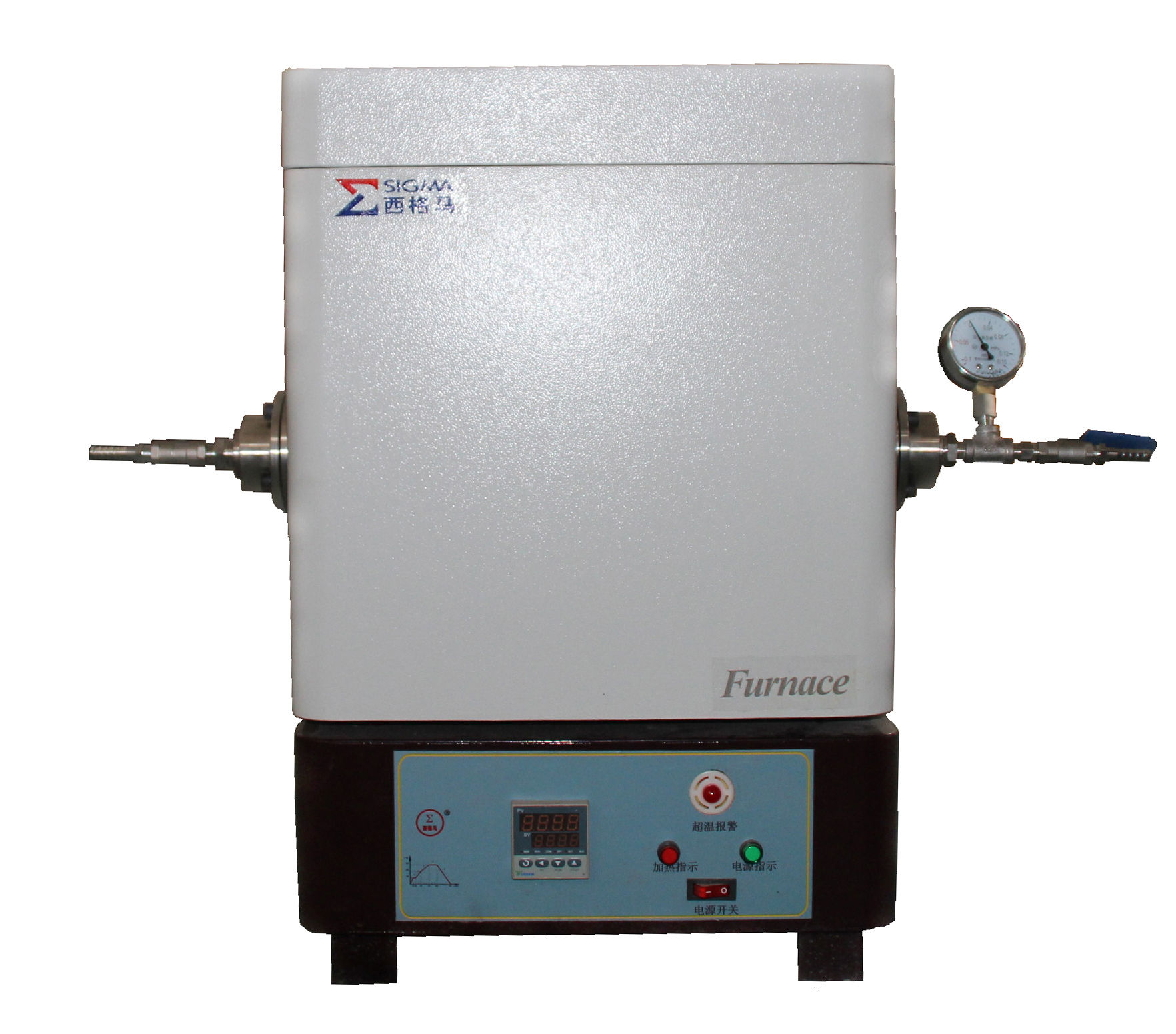

此方法是将管式电阻炉炉体、控温热电偶及控温显示仪表作为一个整体,进行整体的现场校准。根据日常校准工作的需要,本校准方法适用于***高工作温度为1600℃的管式电阻炉。
(1)校准项目
管式电阻炉的校准项目主要包括温度偏差和温度均匀度。
(2)校准装置的组成
所使用的标准器及配套设备有标准热电偶、标准显示仪表(直流电压测量仪器)、数字温度计、补偿导线和转换开关。
(3)校准步骤
管式电阻炉***好在炉膛未装炉料(空载)的情况下测量,如果有炉料应该和客户交代清楚,使用的标准器必须是经过检定合格的。
①标准热电偶的安装
在断电的前提下将标准热电偶由测量口插入,把热电偶测量端放到中心样品分析位置,将***好地反映炉内工作区域的真实温度。将热电偶的参考端与标准显示仪表输入端连接,数字温度计放在参考端旁边,用于得到参考端的补偿温度。在测量口要用石棉堵严,以防漏热。
②测试点的位置
在中间和两端位置插入测温热电偶测试点的位置可适当调整,通常放置在电阻炉的中心位置处,或标准热电偶和被校管式电阻炉热电偶的测量端
一般新购的管式电阻炉校准温度点应选择使用范围的下限、上限温度,使用中的可选择上下限间的任意温度,也可根据用户需要选择实际常用的温度点,从而也方便进行温度均匀度的校准。
④温度校准
将被校准管式电阻炉的温控仪设定到所要求的标称温度,通常由低温到高温,使电阻炉正常工作,稳定后开始读数,每2min记录所有测试点的温度1次,在30min内共测试15次。测量得到的数值进行修正后即为实际温度,对于体积较小的电阻炉,可只校准管式电阻炉的温度偏差。
⑤数据处理
a.温度偏差的计算
Δt=td-t0
式中:Δt——温度偏差,℃;td——被校管式电阻炉温控仪显示(指示)平均温度,℃;t0——标准热电偶在中心点n次测量的平均值,℃。
