高温真空烧结炉的炉衬结构

作者: 发布时间:2017-04-19 浏览次数:2114
打印 收藏 关闭
字体【
视力保护色


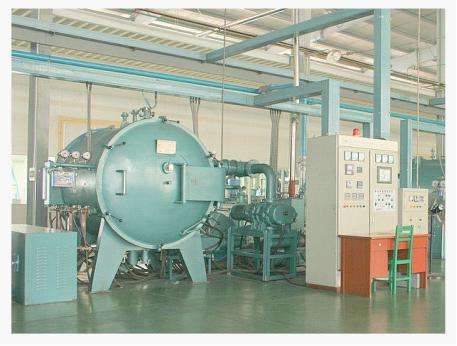

  一种高温真空烧结炉的炉衬结构,属于高温烧结炉技术领域。包括炉壳,具有炉壳冷却机构;炉管,炉管腔内设炉床;保护气体引入机构,其与保护气体供给源管路连接;炉管加热机构,其与馈电机构连接,炉衬结构包括:炉筒,其左端和右端端口的部位各嵌置炉筒门盖圈;炉筒内套,设在炉筒腔内且与炉筒腔壁贴触;炉管的外壁与炉筒内套之间保持有空间;炉筒由一组炉筒节段组成;炉筒内套为碳纤维衬套;炉管由石墨碳纤维制成;炉筒门盖圈的内壁构成为锥形面,炉筒门盖圈的一侧有炉筒嵌腔,炉筒门盖背对炉筒的一侧设石墨环嵌槽,石墨环嵌槽内设石墨环,炉筒门盖的圆周面与锥形面配合。改善对炉管腔内的产品的烧结温度的均匀性,保障烧结质量。


  一种高温真空烧结炉的炉衬结构,包括一炉壳,该炉壳具有一炉壳冷却机构、并且在炉壳上配接有炉管抽真空接口、炉筒抽真空接口、保护气体管接口和电极接口,在炉壳的长度方向的左端端口和右端端口的部位各扩设有一炉壳法兰边,并且在对应于该炉壳法兰边的部位配设有一炉壳端盖。


  一炉管,该炉管设置在所述炉壳内,并且位于炉壳的中心位置,在该炉管的炉管腔内以并行于炉管腔的长度方向并且位于炉管腔的底部设置有一炉床,所述炉管抽真空接口与所述炉管的炉管腔相通;一保护气体引入机构,该保护气体引入机构设置在所述炉管腔内,并且在对应于所述保护气体管接口的位置伸展到炉壳外与保护气体供给源管路连接;一炉管加热机构,该炉管加热机构设置在所述炉管外,并且在对应于所述电极接口的位置伸展到炉壳外与馈电机构电气连接。


  其特征在于所述的炉衬结构包括:一炉筒,该炉筒以套置于所述炉管外的状态并且同时以并行于所述炉壳的长度方向的状态设置在炉壳的炉壳腔内,并且该炉筒的炉筒外壁与炉壳的炉壳腔壁之间保持有空间,藉由该空间构成为炉壳腔通风道,所述炉筒抽真空接口与该炉壳腔 通风道相通,在炉筒的长度方向的左端端口和右端端口的部位各嵌置有一炉筒门盖圈,该炉筒门盖圈与所述的炉壳法兰边平齐。


  一炉筒内套,该炉筒内套设置在炉筒的炉筒腔内并且与炉筒腔的腔壁贴触;所述炉管的外壁与所述炉筒内套之间保持有空间,藉由该空间构成为炉管加热机构腔,所述炉管加热机构设置在该炉管加热机构腔内;所述的炉筒由一组炉筒节段组成,相邻炉筒节段之间彼此嵌配,并且在对应于所述炉筒门盖圈的***区域的位置配设有用于对炉筒的炉筒腔封闭的炉筒门盖。


  所述的一组炉筒节段和炉筒门盖均由石墨制成;所述的炉筒内套为碳纤维衬套。


  所述的炉管由石墨碳纤维制成;所述炉筒门盖圈的内壁构成为锥形面,并且在炉筒门盖圈朝向所述炉筒的一侧构成有一炉筒嵌腔,而在炉筒门盖背对炉筒的一侧的边缘部位并且围绕炉筒门盖圈的圆周方向开设有一石墨环嵌槽,在该石墨环嵌槽内嵌设有一石墨环,所述的炉筒门盖的圆周面与所述锥形面相配合。
