热压烧结炉结构组成和特点

作者: 发布时间:2017-04-26 浏览次数:389
打印 收藏 关闭
字体【
视力保护色

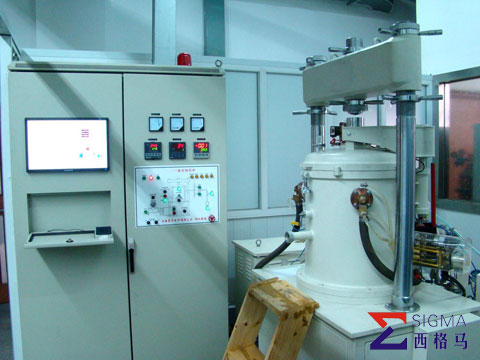

  热压烧结炉由炉体、炉盖、保温桶、热压装置、发热体和电源、真空系统、水冷却系统及测温系统等组成。

  ( 1 ) 炉体全部采用不锈钢制造,为双层结构,分内外桶体,炉底封头采用旋压工艺加工。因为热压装置产生的力要由炉体承受,炉体必需具有很高的强度和足够的刚度,在外力和高温下不得变形。炉底动密封装置的固定座中心线与炉体上法兰盘必需垂直,以保证下顶杆运动的直线度。动密土封装置固定座有良好的冷却条件,以延长密封件的使用寿命。

  ( 2 ) 炉盖由炉盖体、举起油缸(在图上未标出)和上压头组成。炉盖为双层结构,为承受下顶杆传递的压力,必需具有足够的强度和刚度。上压头的下端工作时处于高温区,必需强制冷却。

  ( 3 ) 保温桶由隔热桶、反射桶、保温层及桶体组成,分别用石墨、钼片、石墨毡和不锈钢制作。用钼片制作的反射桶主要抵御由发热元件产生的辐射热,以免损害保温层和炉体。

  ( 4 ) 热压装置由液压站、油缸、举起油缸、下顶杆及控制器组成。液压站有两路压力输出,一是驱动炉盖上下运动,二是驱动热压油缸运动。热压油缸的控制有两种方式,手动或自动。自动运行时,可根据设定的压力自动保压,使制品始终处于恒压状态。油缸运动的速度调节范围为 50——300mm/min 。热压油缸在有载工作时必需具有较高的稳定性,不能抖动。
