四柱双向真空热压炉

作者: 发布时间:2017-04-05 浏览次数:348
打印 收藏 关闭
字体【
视力保护色

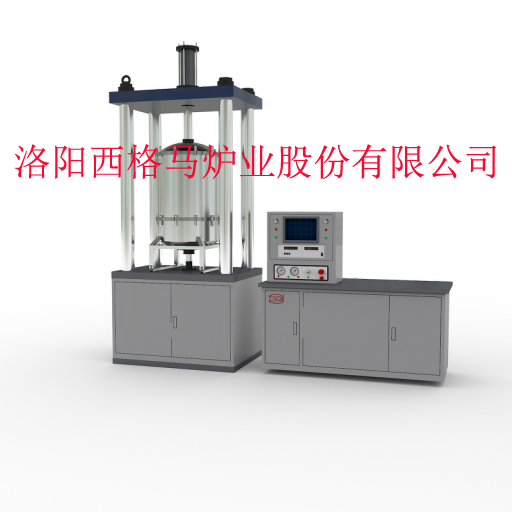

四柱双向真空热压炉

一、用途

主要用于金属陶瓷材料、复合陶瓷材料、纳米相材料,梯度功能材料,介孔纳米热电材料,高熔点材料及耐火材料材料的快速、高品位热压烧结。广泛应用于大专院校、科研院所、工矿企业实验和生产中试用炉。

二、产品结构

1、采用优质碳钢焊接双层水循环炉体,炉体上部为双层水循环法兰结构炉盖,炉盖的中心设置水循环不锈钢压头,丫头的上部为压力机的横梁,炉体的两侧为压力机横梁的支撑架,炉体的下部为压力及底座,炉体的前部中心水平设置炉门,炉体的后部中心以法兰结构与真空机组相连。

2、真空热压烧结炉主要有炉体、发热体、热电偶、循环水冷却装置、压头、压力系统和支架,真空机组、温度控制器、连接管、挡火门、挡火钳组成。

3、炉体为立式结构,炉体尺寸为Ф800(宽)×900(高)。

4、进出磨具方式:通过升降炉体取出磨具和制品

三、产品特点

1、采用SGM.HE系列二硼化锆复合陶瓷发热体,具有抗氧化性强、抗热震性能好、抗腐蚀性强、可以在在氧化气氛条件下使用也可以在真空和惰性气体条件下使用的特征。

2、采用U型发热体,能够像硅钼棒的安装方式一样,更换发热体操作简单,更换方便。

3、采用传统的小型干式变压器调压,具有输入功率小,加热功率小,不仅节省能源,人力劳动强度小,而且炉体结构紧凑,炉门结构简单、美观大方。

4、采用SGM.TR系列热电偶测温,具有接触式测量炉温、测量范围宽50-2000、测量精度高的特征。

三、加热部分主要技术参数

1、最高烧结温度:2000℃

2、温度测量范围:室温-2000℃

3、长期烧结温度:2000℃

4、炉膛工作室尺寸:Ф200×250mm

5、温度均匀性:±6℃

6、温度稳定性:±1℃

7、升温速度:±1-15℃/min

8、加热元件:SGM.HE系列复合陶瓷发热体

9、炉膛材料:采用高硬度高密度高强度石墨材料作为炉膛内衬,保温材料采用石墨毡和梯度陶瓷纤维材料。

10、测温元件:SGM.TR系列热电偶

11、控温性能:可控硅控制,变压器调压,可编程序50段,PID参数自整定功能,手动/自动无干扰切换功能,超温报警功能,具有温度补偿和温度校正功能。控温仪表具有密码设定功能,参数设定密码控制

12、显示视窗:液晶显示和控制,无纸记录历史数据和温度曲线,压力、真空、温度在主界面上显示,一键式抽真空、洗气、加热

13、显示精度:±1℃

14、电源电压:380V

15、输入功率:12KW,加热功率:10KW

16、炉体移动方式:通过活塞上下移动升高和降落炉体,炉体升起后,从炉体下部取出磨具和样品

17、炉体尺寸:Ф700×900(高)mm

18、炉体重量大约250Kg

四、和试验机部分主要技术参数

1加压方式:设置上部压头和下部压头双向加压

2、最大压力:双向加压各100KN

3、压力量程1-100FS(全量程不分档)

4压力控制精度:优于示值的±0.5%

5测量分辨率:0.2N(最大试验力的1/500000

6活塞位移速度:0-170mm/min

7、位移分辨率:0.02mm

8位移控制精度:±0.5%

9压头行程:双向各100mm

10压头直径:Ф80mm

11、压力控制系统具有自动加压、自动稳压、自动保压,具有抽真空、自动洗气、自动反复操作、自动加热的一键式操作方式,具有压力控制精度高,设备功率小,设计合理、结构紧凑、操作方便的专利特征。

12支撑柱间距:800mm

五、真空性能

1、真空机组:选片泵+罗茨泵+油扩散泵真空机组

2、真空机组极限真空度:6.67×10-3Pa,

3、工作真空度:6.67×10-2Pa,

4、压升率:3Pa/min

5、真空测量:数字式复合真空计

6、真空控制:真空自动控制。

7、真空连接管:真空波纹管

8、充气压力:0.12MPa

9、充气气体:氮气和惰性气体

六、产品名称规格型号

产品名称:真空热压烧结炉

产品型号

加压方式

最高温度

主要功能

真空度

SGM.HP30/17VSP

双向加压

1700

热压烧结

6.67×10-1Pa

SGM.HP30/20VSP

双向加压

2000

热压烧结

6.67×10-2Pa

SGM.HP30/20VSH

双向加压

2000

热压、压力试验

6.67×10-2Pa
