设备主要技术参数

***大试验力：±250KN，静态示值精度：±0.5%（1%-100%FS，全程不分档）；

动态加载精度：±2%（1%-100%FS，全程不分档）；

试验力加载稳定性：设定载荷的0.5%；

作动器***大振幅：±75 mm（单向150mm），示值精度±0.5%；

位移测量精度：±0.2%FS；

应变示值误差：±0.5%；

频率范围：0.01-50Hz；

主要试验波形：正弦波、方波、三角波、斜波、随机波形以及外部输入波形；可实现多段不同频率或幅值组合的正弦波形；用户可以自定义参数的随机波形；用户导入的自定义波形；

试验控制方式：负荷、位移、变形控制方式；

动态试验线速度：试验***大测试速度25mm/s；

疲劳次数：2×10⁸次（任意设置）；

数据处理方式：数据采集频率100KHz,计算机屏幕显示试验参数，自动描绘试验曲线，数据处理多种标准规定的相关试验要求。

***大试验空间（含夹头）：≥1500mm，柱间距离：650mm；

恒压伺服泵站规格：流量22L/min，21Mpa，电机功率30kW；

高温炉温度范围:300-1500℃；

温度显示精度：±1℃，温度控制精度：按照HB5195-96B标准考核；

温度均匀性：±6℃；

夹具使用温度范围：室温-1500℃；

满足高温下空气、真空、惰性气体环境的实验要求。

设备满足以下试验标准：

l GB/T15248 金属材料轴向等幅低循环疲劳试验方法

l ASTM E466金属材料力控制轴向等幅疲劳试验方法

l GB/T6398 金属材料疲劳裂纹扩展速率试验方法

l ASTM E647 测量疲劳裂纹扩展率的试验方法

l GB/T21143 金属材料准静态断裂韧度的统一试验方法

l ASTM E399 金属材料平面应变断裂韧性测定标准

l JJG556 JJG 556-2011 轴向加力疲劳试验机

l GB/T228金属材料拉伸试验方法

l ASTM E8/E8M 金属材料拉伸试验方法

l ASTM 1290 测量裂缝***开口位移(CTOD)裂缝韧性的试验方法

l ASTM E1820-2013 断裂韧性测量的标准试验方法

l ASTM C1341弯曲特性（室温、1500℃）

l ASTM C1275单片拉伸强度（室温）

l ASTM C1359单片拉伸强度（1500℃）

l ASTM C1358压缩试验

l ASTM C1292面内剪切

l ASTM1292层间剪切

l ASTM C1360循环疲劳

l ASTM C1337蠕变（1500℃）

 试验机设备组成

设备主要由三个部分组成：试验机主机部分、控制及软件部分、高温炉部分及高温夹具。

电液伺服动静***试验机由主机、DOLI控制系统、计算机与DOLI软件系统、恒压伺服泵站、美国MOOG伺服阀以及美国PARKER管路系统，可应用于各类材料、结构件、部件的动态性能、疲劳以及静态力学性能试验。

泵站配置瑞典意大利ELMO油浸电机，日本不二越（NACHI）低噪音直线共轭内啮合齿轮泵，由溢流阀、蓄能器、换向阀、精密滤油器组成的液压模块保证系统在低压下启动，实现高低压软切换；具有油温（低于10ºC、高于55ºC）、液位、滤油器堵塞报警或停车功能。

设备名称和型号

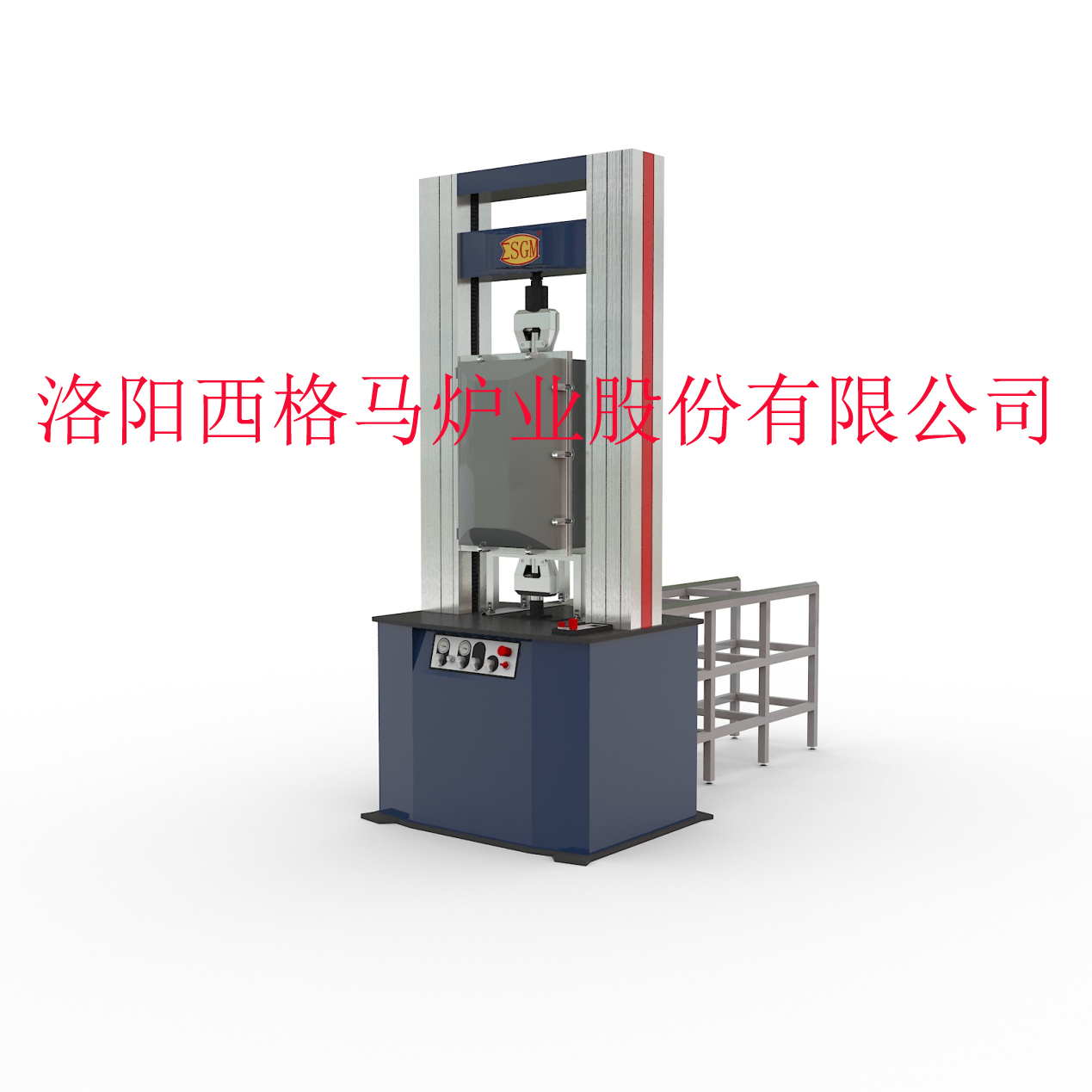

产品名称：特种材料超高温力学性能试验机
